Arqueação de Tanques Esféricos | ARQ Metrologia

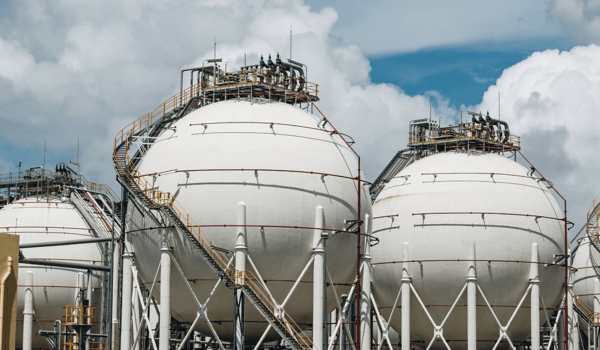

A determinação precisa do volume de armazenamento em tanques esféricos é um requisito crítico para indústrias petroquímicas, distribuidoras de gás, refinarias e terminais portuários. Por operarem sob condições severas de pressão e temperatura, contendo frequentemente gases liquefeitos como GLP, amônia e cloro, esses ativos exigem uma abordagem metrológica rigorosa.

A ARQ Metrologia conta com uma equipe altamente qualificada e experiente, munida de ferramentas específicas de tecnologia avançada. Estamos totalmente preparados para executar a arqueação de tanques esféricos, assegurando total conformidade com a Portaria INMETRO nº 103/2022, mitigando riscos de perdas operacionais e fiscais.

O que é a Arqueação de Tanques Esféricos?

A arqueação de tanques esféricos é o processo metrológico de determinação do volume interno real do reservatório em diferentes níveis de preenchimento. Diferente de tanques cilíndricos verticais ou horizontais, a geometria esférica apresenta desafios matemáticos e de medição complexos, pois pequenos desvios na esfericidade ou na espessura das chapas resultam em variações volumétricas significativas em função da altura do líquido.

O objetivo final é a geração da tabela volumétrica (ou tabela de arqueação), que correlaciona a altura do produto (nível) com o volume correspondente, corrigido pelas variáveis de temperatura, pressão interna e propriedades mecânicas do tanque.

Peculiaridades Geométricas e Desafios de Medição

• Deformação Elástica: Sob alta pressão de operação, a casca metálica da esfera sofre deformação elástica, alterando ligeiramente seu raio. Esse efeito precisa ser calculado matematicamente.
• Elementos Internos (Deadwood): Tubulações de sucção, serpentinas de aquecimento, suportes de escadas e colunas centrais ocupam espaço e devem ser subtraídos do volume geométrico bruto.
• Desvios de Esfericidade: Esferas reais não são geometricamente perfeitas devido ao processo de soldagem e montagem de gomos de aço, necessitando de medições multiponto de alta densidade.

Quando o Serviço é Necessário?

A calibração e arqueação de tanques esféricos não é apenas uma boa prática operacional, mas uma exigência legal e técnica que deve ser realizada periodicamente ou em eventos específicos:

• Atendimento Legal (INMETRO): Cumprimento dos prazos de validade estabelecidos pela regulamentação brasileira para transações comerciais e controle fiscal.
• Após Reformas ou Reparos: Qualquer intervenção que altere a estrutura do tanque, como troca de chapas de aço, manutenção de colunas ou instalação de novos internos.
• Divergências de Inventário: Quando há inconformidade crônica entre os volumes medidos no recebimento e na expedição do terminal.
• Comissionamento de Novos Ativos: Antes do primeiro comissionamento operacional para validação fiscal junto à ANP e Receita Federal.

Metodologia e Etapas de Execução

A metodologia de arqueação aplicada pela ARQ Metrologia segue padrões rígidos das normas ISO 7507-1, API MPMS e regulamentos do INMETRO. O processo compreende etapas minuciosas de campo e escritório:

1. Inspeção Dimensional e Preparação

Nesta etapa inicial, nossa equipe de engenharia analisa os desenhos de fabricação do tanque e inspeciona visualmente as condições físicas da esfera. É realizada a verificação de deformações visíveis e a conferência dos pontos de medição oficiais (bocas de amostragem e sensores de nível).

2. Medição de Campo (Método Geométrico)

Utilizando ferramentas de alta precisão (como trenas de calibração eletrônicas e equipamentos de varredura dimensional), medimos os diâmetros e circunferências em diferentes zonas horizontais e verticais da esfera.

• Medição de Espessura: Verificação da espessura das chapas metálicas por ultrassom para determinação precisa do raio interno.
• Mapeamento de Acessórios: Levantamento físico de todos os elementos internos e externos fixos que possam interferir na capacidade volumétrica final.

3. Processamento de Dados e Cálculo Metrológico

Os dados de campo são transferidos para softwares metrológicos proprietários. Aplicamos equações matemáticas avançadas para compensar os efeitos de expansão térmica do material (aço) e a dilatação elástica provocada pela pressão hidrostática e de operação. O volume acumulado é calculado para cada fração de centímetro de nível.

Normas e Conformidade Regulatória

A integridade jurídica das operações de nossos clientes é garantida pela rigorosa observância normativa. Todo o escopo de arqueação de tanques esféricos executado pela ARQ Metrologia atende integralmente a:

• Portaria INMETRO nº 103/2022: Regulamento técnico metrológico vigente para calibração de reservatórios de armazenamento.
• ISO 7507-1: Normas internacionais para medição e calibração de tanques de petróleo e derivados.
• Normas ABNT e API MPMS (Manual of Petroleum Measurement Standards): Parâmetros de referência para o cálculo volumétrico com precisão de nível de laboratório.
• Requisitos da Receita Federal e ANP: Essenciais para terminais alfandegados e plantas de processamento de combustíveis.

Documentação Entregue

Ao concluir o serviço de arqueação, a ARQ Metrologia fornece um dossiê técnico completo e auditável, que inclui:

• Certificado de Arqueação: Documento oficial homologado contendo as incertezas de medição calculadas e dados de rastreabilidade metrológica.
• Tabela Volumétrica Linearizada: Tabela milimétrica que converte as leituras de nível em volume útil (litros ou metros cúbicos).
• Relatório de Inspeção Dimensional: Registro fotográfico e geométrico do ativo, detalhando os desvios encontrados e as correções aplicadas.

Benefícios Operacionais e Fiscais

• Precisão de Inventário: Redução drástica das perdas não explicadas e das diferenças de balanço de massa no terminal.
• Prevenção de Sobrecarga: Segurança operacional garantida pela identificação do volume máximo de enchimento seguro (nível de transbordo).
• Segurança Jurídica: Proteção contra autuações de órgãos fiscalizadores federais e estaduais.
• Valorização do Ativo: Tanques com metrologia em dia e certificados válidos agregam valor à infraestrutura logística do terminal.

Como Solicitar a Arqueação com a ARQ Metrologia

A ARQ Metrologia atua em todo o território nacional, fornecendo soluções integradas em arqueação de tanques verticais, horizontais e esféricos, silos e embarcações.

Para solicitar um orçamento técnico detalhado, nossa equipe de engenheiros precisa avaliar o diâmetro nominal da esfera, o produto armazenado, a localização do terminal e as condições de acesso ao ativo. Entre em contato conosco hoje mesmo e garanta a precisão metrológica de sua planta industrial.
